1.介绍
非线性节点检测器“LORNET-36”（以下简称检测器）用于搜索和定位处于活动和关闭状态的电子设备。
检测器操作基于半导体部件的特性，以在由超高频探测信号辐射时在第二和第三谐波处产生响应。人工起源的半导体部件将具有较高水平的二次谐波，而天然来源的半导体部件（例如氧化物膜）将分别具有较高水平的三次谐波。检测器分析辐射对象的二次和三次谐波响应，这使得能够快速和可靠地识别电子器件和天然氧化物半导体。
检测器自动找到没有噪声和失真的最佳接收频道，即使在复杂的电磁环境中也能提供无缺陷的操作。在检测器中实现的频率调谐算法自动选择探测信号频率，使得二次谐波接收通道中的噪声频率保持最小，而解调信号的数字处理给出最大灵敏度。
具有高增益（在3600 MHz时为20 dB）的嵌入式抛物面天线能够从远距离高精度地检测半导体元件。 激光精确定位提高了所找到的物体的定位精度。
有两种类型的辐射信号：
- 脉冲调制载波0.6%（脉冲）占空比;
- 脉冲调制载波5.0%（CW）占空比。
CW模式用于监听通过内置扬声器或耳机接收的信号包，以检测由于声学接合而工作的模拟无线电麦克风。
输出功率自动调节模式大大简化了操作员的工作。 检测器在其LED面板上同时显示第2和第3谐波频率。此外，可以通过连接到口袋大小接收器的内置扬声器或耳机再现的滴答声重复率在听觉上估计第二和第三谐波频率。
2.技术参数。
2.1 发射信号的类型：
- 脉冲调制载波0.6%（脉冲）占空比;
- 脉冲调制载波5.0%（CW）占空比。
2.2 载波频率 - 在13 MHz的(3581…53607.5)MHZ的调谐范围内， 频率选择是自动完成的。第二谐波接收器路径中具有最小噪声电平的载波频率处的辐射的可能性。
2.3 最大输出功率为0.6%（脉冲）的占空比 - 不小于18瓦特。
2.4 最大输出功率为5.0%（CW）的占空比 - 不超过12瓦。
2.5 输出功率自动或手动控制。动态控制范围从最大输出功率值下降22 dB，有11级灰度。
2.6在频率3600MHz发射天线的增益 – 不少于20dB，波束宽度减去-3 dB不超过16度
2.7接收机灵敏度优于-110 dBm（第一LED灯亮起）。
2.8接收机调谐频率等于发射机的双倍和三倍频率，由7163---7215 MHz和10744.5 --10822.5MHz分别组成。
2.9接收路径动态范围- 30dB（20dB-LED指示灯范围，10dB-接收器输入的衰减器调节范围
2.10使用锂离子电池在最大辐射功率下连续工作的时间：
- 脉冲模式3小时，
- CW模式2个小时。
2.11 产品重量小于1.4千克。
2.12运行条件：
环境温度5 ... 40℃。
压力450 ... 800 mm汞柱

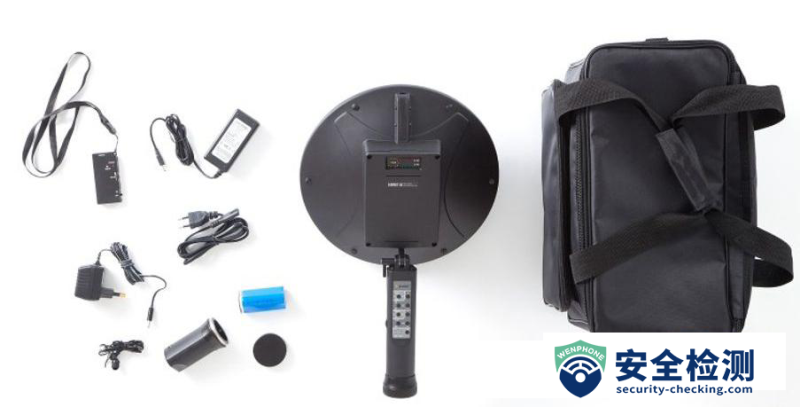

3 产品示意图和附件
该产品由表1中所列单元，设备和附件：
序号 描述 数量
1. 接收发射天线，带有控制面板和内置电池的容器 1
2. 可更换的锂离子电池 2
3. 一种用于电池充电的容器 1
4. 双组电池的充电器 1
5. 带有适配器的接收器，为电池和耳机充电 1
6. 保持和运输设备的包装袋 1
3.功能特点：
此款探测仪能够自动调整最佳的接收频率以避免外界噪音干扰，从而能够在复杂的地磁环境中保证良好的探测效果。
内置高频率天线保证能够准确地探测到距离比较远的半导体元器件，远至10米；
激光定位技术增加了定位的准确性；
高频率探测信号使其拥有比普通非线性节点更远的探测距离；
可自动调节探测频率。
